★LS20B旋桨式流速仪研发成果：
●1986年通过水利部技术鉴定，性能达到国外同类型仪器先进水平。
●1988年获水利部科技进步三等奖。
●1990年度被评为新产品。
●1993年参加美国地质调查局（USGS）组织的流速仪比测。参比仪器有：中国LS20B型、美国PriceAA型、德国OttC-31型和英国Aale-portBFM002型等世界流速仪，比测结果本仪器表现良好特性，受到美国专家好评。（XK-232-00005）
LS20B型旋桨式流速仪符合GB/T11826-2002《转子式流速仪》等相关国家标准。
LS20B旋桨式流速仪主要特点：
●特别宽广的测速量程，且仅用一个旋桨即可满足各种高、低流速测量。
●仪器轴承油室动态密封性能良好，在高速高含沙量条件下的黄河上的水文站，经过一个汛期的测流，轴承元年无需拆洗。实测为4.3米/秒，含沙量为100KG/立方米。
●仪器低速性能—内摩阻特性，可用流速仪内摩阻力矩仪监测，确保仪器低速性能及其测量精度
●仪器测量时，其安装方式灵活、多样，定向装置结构合理，可垂直、水平迎合水流方向。
●仪器整机呈流线型，且尾翼平衡锤为内置式，水阻小，仪器无附加偏转力矩，因而可稳定地工作。
●采用进口优质工程塑料制造的旋桨，具有高冲击强度、几何形状稳定、耐大气自然老化等优异的性能。在野外严酷自然条件下长期工作，仪器检定系数K值稳定不变。
●仪器结构强度好，安装、支承牢固，可经受15米每秒高流速冲击，仪器性能稳定、工作可靠。
LS20B旋桨式流速仪技术指标：
1） 旋桨回转直径：Φ125mm
2） 旋桨水力螺距b：200mm（理论值）
3） 起转速度v0：0.03m/s
4） 临界速度vk：约0.13m/s （以实际检定值为准。据统计分析，vk远小于上述值。）
5） 测速范围： 0.05m/s～15m/s
6） 输出信号： 磁激式开关接点通断信号
7） 信号数/转子转数： 2/1（每1转2个信号）
8） 开关接点容量：DC U≤24V I≤120mA
9） 接点工作次数：1×107
10）全线相对均方差m： |m|≤1.5% （用于v≥vk时）
11）相对误差δ：|δ|≤5%（用于v＜vk时）
12）工作水体环境：水温0℃～＋40℃ 水深0.2m～50m 悬移质含沙量≤50kg/m3
13）贮存环境： 温度－25℃～＋55℃ 湿度≤90%
结构特征与工作原理
◆LS20B型旋桨式流速仪由旋桨、旋转部件、身架部件、尾翼（或尾锥）等组成。
◆旋桨用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。其回转直径为Φ125mm，理论水力螺距（机械导程）为200mm。
◆旋转部件由支承系统、密封系统、磁激式信号发生和传输系统等组成。用于在旋桨推动作用力下，产生一定的角速度和磁激信号。
◆身架部件参与信号传输以及用于流速仪工作时的安装和固定，其安装孔径为Φ20mm。
◆尾翼用于流速仪工作时的定向和平衡。
◆流速仪工作时，旋桨受水流驱动产生回转，带动旋转部件的转子部分同步旋转，安装在转子上的两个磁钢激励干簧管产生通断信号。
LS20B旋桨式流速仪如何安装？
（1）测杆安装
浅水测流时，可选用CG20-1型测杆安装。测杆总长3m，每节1m；测杆上每2cm有一道刻线，每10cm有数字标识，作为测深和流速仪安装位置的标志。测杆上方有指针（方向标）以使流速仪对准流向。流速较高时，应安装尾翼，以确保流速仪准确定向和稳定；浅水、流速低时，可用尾锥替代尾翼。
注 CG20-1型测杆为产品选购附件。
（2）悬索安装
1）流速小于1m/s时，可选用转轴—悬索安装方式（铅鱼重量不小于30kg）。
注： 转轴部件、联杆、绳钩等为产品选购附件。
2）流速1m/s～3m/s时，可用悬杆—悬索安装方式（铅鱼重量不小于50kg）。
注： 悬杆（含悬杆螺钉、开口销）为产品选购附件。
（3）铅鱼杆安装
流速大于3m/s、水深大于10m时，可选择铅鱼杆安装方式。此时，应配装100kg以上的重型铅鱼，以减少悬索偏角。为保证流速仪入水瞬间的平稳性，可从尾翼牵引螺钉处引一细绳与悬索相连。
注： 悬挂部件为产品选购附件。
使用、操作及维护
流速仪的使用应严格按照SL443-2009《水文缆道测验规范》、GB50179-93《河流流量测验规范》及其它相关水文测验规范的有关规定执行。
使用前的准备
流速仪入水使用前，应进行以下简单测试：
（1）灵敏度测试
1）对准旋桨迎水面轻缓而均匀地吹气，旋桨应能轻松起转，无卡顿现象；
注 该项测试在很大程度上取决于使用者的实际经验，应反复测试，熟练掌握，以便今后有所比较。
2）用手快速拨转旋桨，应无急停现象。
（2）信号测试
使用计数器或音响器、万用表等进行测试，信号应准确、可靠。
流速与转子速率的关系
在临界速度vk以上，水流速度（通常指某测点的时段平均流速）与流速仪转子速率之间存在一个比较稳定的线性关系。LS20B型旋桨式流速仪具有良好的低速性能，为方便数据处理，在确保精度的前提下，测速范围内提供以下统一关系式：
（1）式中：v—流速（时段平均流速），m/s
a—流速仪常数，m/s
b—旋桨水力螺距，m
n—流速仪转子速率，s-1
（2）式中：R—流速仪转子总转数
T—测速历时，s
为消除水流脉动对测量精度的影响，根据水文测验规范的要求，一般T≥100s。
对于LS20B型旋桨式流速仪，转子每旋转一周，流速仪产生2个信号，因此公式（1）有如下表述：
（3）式中：N—测速历时内总信号数
公式（3）中a、b值的确定，由专门的流速仪检定机构通过水槽检定（参见GB/T 21699-2008《直线明槽中的转子式流速仪检定/校准方法》）后给出，并出具检定证书。对于不同的流速仪个体，其值各不相同。流速仪出厂前，检定证书随机发出。用户在使用流速仪前，可从检定证书中查出该台流速仪的相应a、b值。
由上述可知，用户只需测出总信号数及对应的测速历时，便可计算出该时段内某测点的平均流速。
使用、操作及注意事项
流速仪一般需与合适的计数器一起使用。根据信号数与转子转数的比例，低速测量时亦可采用人工计数（如音响器与秒表配合使用）。
注 使用流速仪计数器可自动测算流速，方便快捷。
使用过程中应注意以下事项：
（1）入水前，裸露的信号接线处应用绝缘胶布或胶带裹紧，以免水体成为信号介质；
（2）信号线的接入方法请参见图1、图7；
（3）使用悬杆—悬索方式安装时，应注意流速仪在水中的平衡状态。若发现有不平衡现象，通过调整尾翼内部平衡螺钉的位置，可使流速仪在水中处于水平状态（流速出厂前已做好该项调整）；
（4）入水前，应检查流速仪安装各环节是否稳固；
（5）流速较大时，应安装尾翼，并应使尾翼先入水，以利定向；
（6）流速仪提出水面时，为防止可能发生的旋桨松脱现象，不可使旋桨迎水面背离流向（流速较大时尤其注意）。
♣维护、保养及注意事项
LS20B型旋桨式流速仪内部结构精密，维护和保养工作需做的精细一些。应做好以下几点：
（1）每次使用后应用清洁的软布（或毛巾）将流速仪表面残留的水珠、污物等擦拭干净，按原状装回仪器箱。
（2）避免流速仪受到碰撞，尤其是旋桨和尾翼在受到不适当的外力作用时可能会产生变形甚至断裂，从而影响其正常使用。
（3）汛期前，应对流速仪进行一次全面的检查：
1）干簧管部件为易损件（以每年测流总时长200h，平均流速0.5m/s计，那么干簧管每年工作次数为3.6×106），为确保流速仪正常工作，应检查其信号是否可靠，必要时需更换干簧管部件。更换步骤如下：
a．将旋转部件从身架部件上旋下（两手分别握住身架和发讯座，参见图1、图2）；
b．拆下发讯座前端的两个小螺钉取下绝缘盖（白色的塑料件）；
c．现在可以更换了。注意更换完毕后照原样装配好，并检测信号情况。
2）根据相关标准规定，球轴承结构的流速仪应每隔6个月检查并加油一次。LS20B型旋桨式流速仪油室密封性能优异，防进水（沙）能力强，可根据当地水文特性及使用情况酌情增减清洗和加油的频次。以下为清洗、加油操作过程，供参考：
a．拆卸流速仪：需要清洗的部分为旋转部件的前端。从旋转部件上拆下发讯座部件（拧下发讯座后端中心孔内的螺钉），置于清洁干燥处；然后，旋下旋转套部件，再分别从轴承套内取出密封套部件、支承部件。
b．准备一定量的高标号清洁汽油（推荐使用120#航空汽油），倒入一容器内。
注 1．容器体积应能适合将支承部件水平放入；
2．为尽量避免零、部件受到汽油内沉淀杂质的二次污染，清洗时容器内设一漏网隔层。
c．将轴承套、支承部件等分别置于汽油内洗涤。支承部件中轴承的洗涤，应使其内、外圈间做相对高速旋转。
注 橡胶密封圈置于汽油内，可能会促进其老化过程，应尽量避免。
d．若轴承旋转灵活性欠佳，应将支承部件（参见图3）拆分，再单独清洗轴承（在汽油中，捏住轴承内圈后快速拨转其外圈）。
注 必要时应更换新的轴承。建议使用D级精度以上的轴承，且不可带防尘圈。
e．清洗完毕沥干后，往轴承套孔内注入约1/3孔深的仪表油（产品附件，出厂前标准配置约30ml），再将各件按序重新装配好。
注 1．仪表油请选用低运动粘度（50℃下约6～10mm2/s）、不含水分和机械杂质、具有良好的能力、良好的化学稳定性和光安定性的产品；
2．仪表油用后，应盖紧瓶盖，以防灰尘及杂质的侵入。
f．检验旋转部件的旋转性能。
g．用清洁的软布擦拭干净，置于仪器箱内待用。
（4）根据有关规定，流速仪在正常使用条件下，公式（1）的稳定有效期为1年。使用1年后，或未满1年但其累计工作时间已满300h的，应当送流速仪检定机构重新检定，核准a、b值。
注 1．LS20B型旋桨式流速仪有着优异的密封性能；旋桨材料抗老化性能、耐蚀性能、耐冲击性能等优异，并具有极好的尺寸稳定性。因此，可根据实际情况（如：与其它流速仪作现场比测，误差在规定范围）适当延长公式（1）的使用期限。但根据规定，公式（1）的最长稳定有效期不得超过2年。
2．LS20B型旋桨式流速仪的优异密封性能，决定了公式（1）中a值的稳定，若流速仪维护得当、按规定做好清洗和加油工作，a值可长期保持相对稳定；旋桨良好的尺寸稳定性，决定了b值的长期相对稳定。上述仅供参考。
☆LS20B型旋桨式流速仪故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
| 旋桨旋转不灵活 | 1．装配错误、结构松懈或装配间隙不恰当 2．轴承磨损、失效 3．密封套部件中的7×1.5的密封圈膨胀、变形 4．内部结构因装配不正确导致变形（尤其注意密封套部件） | 1．清洗、加油后重新装配 2．更换 3．更换 4．未变形的，重新装配；已变形的，更换 |
| 信号不稳定或误差较大 | 1．干簧管触点参数偏离 2．旋桨旋转不灵活 3．未按照《河流流量测验规范》的要求进行比测，比测数据无代表性 4．磁钢参数偏离 5．周围强磁场干扰 6．配合计数器使用时，计数器故障或参数设置错误 | 1．更换干簧管部件 2．参见上一栏 3．按规范要求安装和比测（但不排除流速仪有故障的可能） 4．更换旋转套部件 5．变换测点 6．检修计数器或核对相关参数 |

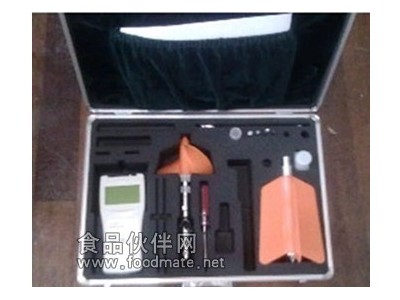

产品配置清单
请根据以下清单内容，仔细核查您所收到的LS20B型旋桨式流速仪。若有疑问请咨询生产商（或代理商）。
（1）标准配置
1）流速仪主机（含旋桨）........................................1套
2）尾翼........................................................................1套
3）尾锥........................................................................1件
4）流速仪后端接线柱（含压线螺钉）....................1套
5）仪表油（约30ml）...............................................1份
6）工具附件
a．开口呆扳手....................................................1件
b．十字起子........................................................1件
c．一字起子........................................................1件
d．一字钟表起子................................................1件
e．中号改针........................................................2件
7）备用零、部件
a．干簧管部件....................................................2套
b．“O”形橡胶密封圈18×2............................1件
c．“O”形橡胶密封圈12×2............................1件
d．“O”形橡胶密封圈7×1.5...........................1件
8）产品使用说明书....................................................1份
9）产品检定证书........................................................1份
10）产品合格证..........................................................1份
11）仪器箱..................................................................1件
        |
