光学小平板仪主要用于碎部测图，由小平板、测斜照准仪、基座以及方框罗盘、对点器和独立水准器等附件所组成，可单独使用，但通常与经纬仪配合而仅用于瞄画方向线，单独用时还需配备标杆、觇牌、皮尺或钢尺等。
技术指标：
| 技术指标 | DP7 | DP10 |
| 望远镜放大倍数 | 13倍 | 8倍 |
| 物镜有效孔径 | 20mm | 14mm |
| 视距乘常数 | 100 | 100 |
| 视场角 | 2°30′ | 2°30′ |
| 最短视距 | 3m | 2.5m |
| 水准器角值 | 8′ | 8′ |
| 鉴别率 | 10″ | 10″ |
| 仪器精度 | ±7dm | ±10dm |
结构特点

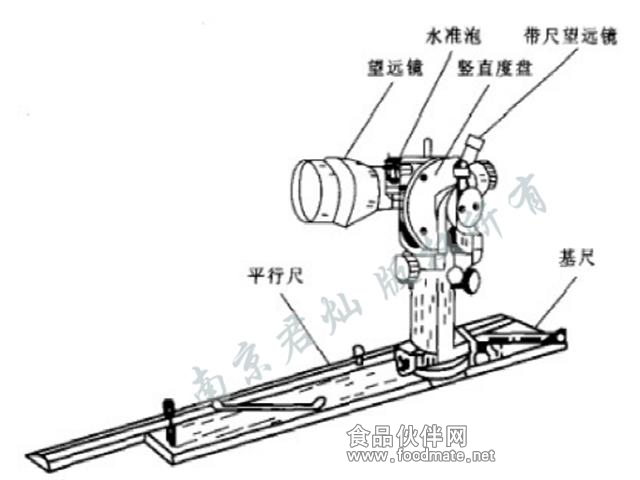

照准仪采用大通光孔径内调焦式望远镜，整个镜筒全部密封，光学系统视场清晰明亮，像质良好。读数显微镜、竖直度盘，平等尺划线，摩擦止动等都提高了仪器的性能，观测舒适，大大减轻了测量人员的劳动强度。
分划板上刻有照准用的十字丝和测距用的视距丝。
竖直度盘和游标用铜合金制成，柱面对径刻划±45º读数放大镜位于望远镜目镜一侧，倾斜45º，读数方便，舒适。
尺板上装有平行尺，可横向移动，纵向伸长，且为向前方伸展式，测绘远离观测边的图线时便于观测。
本仪器根据需要可配备程序计算器，输入观测值，即可显示结果。大大提高作业速度。
仪器的使用操作
１. 安置
将脚架安放在测站上，使其高低适宜，架头大致水平，用中心螺旋固定图板，放上照准仪，通过基尺上的圆水准器。用脚架上的微调手轮整平图板（球窝式脚架则松开中心螺旋，轻拍图板，图板整平后则需再固定中心螺旋）。
２. 对点
把移点器挂上垂球，卡在图板上，使垂球对准测站点。测移点器上面V形槽，底尖即为测站点的投影点。
３. 定向
本仪器附有方框罗针一个，可在图上定出磁方位角。
４. 瞄准和测量
调节目镜，使十字丝成像清晰，先用粗瞄准器大致对准目标，调节望远镜调焦轮，使目标成像清晰，调节微动手轮，精确瞄准目标。
用分划板上下丝读取标尺上所截数值。
调节指标微动手轮，使竖盘水准器居中，从放大镜中读取竖直角。
把读取的数值按L下（下丝读数），L上（上丝读数）ａ（垂直角读数）的顺序输入计算器，挥动计令键，则显示屏上分别显示水平距离D和高差h（详见计算器说明书）。
不用计算器的用户可安下式（或查表）计算水平距离和高差。
D=K（L下-L上）cos2a
h=1/2K（L下-L上）cos2a
５. 用平行尺划线作图。
仪器的校验与校正
参看国家标准（平板仪试验方法）
仪器的使用和保管注意事项
１. 仪器应谨防潮湿、剧烈震动等。仪器箱需经常盖好，勿使灰尘脏物掉入仪器内。作业结束后，须拂除仪器上灰尘后再装入箱内。
２. 勿用手接触或用脏硬布擦拭镜片，如有脏物，可用擦镜纸或无油污软布清除。
３. 仪器装箱时位置要合适，不能勉强关盖，以免压坏仪器。
４. 仪器暂不使用时应存放在干燥通风的室内。
七、全套仪器包括
１. 照准仪 一台
２. 图板 一块
３. 三脚架 一付
４. 附件
垂球 １个
方框罗针 １只
移点器 １个
绒布 １块
干燥剂 １袋
仪器箱 １只
５.合格证 一份
６.使用说明书 一份
